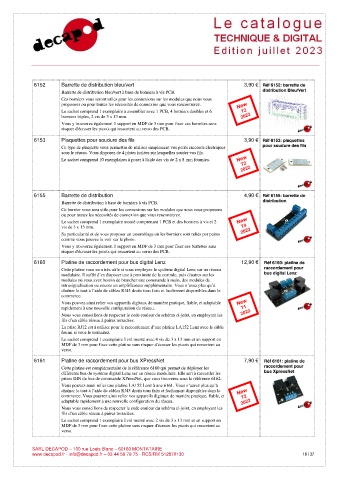

6152 Barrette de distribution bleu/vert 3,90 €
Barrette de distribution bleu/vert à base de borniers à vis PCB.
Ces borniers vous seront utiles pour les connexions sur les modules que nous vous
proposons ou pour toutes les nécessités de connexion que vous rencontrerez.
Le sachet comprend 1 exemplaire à assembler avec 1 PCB, 4 borniers doubles et 6
borniers triples, 2 vis de 3 x 13 mm.
Vous y trouverez également 1 support en MDF de 3 mm pour fixer ces barrettes sans
risquer d'écraser les picots qui ressortent au verso des PCB.
6153 Plaquettes pour soudure des fils 3,90 €
Ce type de plaquette vous permettra de réaliser simplement vos petits raccords électriques
sous le réseau. Vous disposez de 4 pistes isolées sur lesquelles souder vos fils.
Le sachet comprend 10 exemplaires à poser à l'aide des vis de 2 x 8 mm fournies.

6155 Barrette de distribution 4,90 €
Barrette de distribution à base de borniers à vis PCB.
Ce bornier vous sera utile pour les connexions sur les modules que nous vous proposons
ou pour toutes les nécessités de connexion que vous rencontrerez.
Le sachet comprend 1 exemplaire monté comprenant 1 PCB et des borniers à vis et 2
vis de 3 x 13 mm.
Sa particularité et de vous proposer un assemblage où les borniers sont reliés par paires
comme vous pouvez le voir sur la photo.
Vous y trouverez également 1 support en MDF de 3 mm pour fixer ces barrettes sans
risquer d'écraser les picots qui ressortent au verso des PCB.
6160 Platine de raccordement pour bus digital Lenz 12,90 €
Cette platine vous sera très utile si vous employez le système digital Lenz sur un réseau
modulaire. Il suffit d’en disposer une à proximité de la centrale, puis d'autres sur les
modules où vous avez besoin de brancher une commande à main, des modules de
rétrosignalisation ou encore un amplificateur supplémentaire. Vous n’avez plus qu’à
chaîner le tout à l’aide de câbles RJ45 droits tous faits et facilement disponibles dans le
commerce.
Vous pouvez ainsi relier vos appareils digitaux de manière pratique, fiable, et adaptable
rapidement à une nouvelle configuration du réseau.
Nous vous conseillons de respecter le code couleur du schéma ci-joint, en employant les
fils d’un câble réseau à paires torsadées.
La prise RJ12 est à utiliser pour le raccordement d’une platine LA152 Lenz avec le câble
fourni si vous le souhaitez.
Le sachet comprend 1 exemplaire livré monté avec 4 vis de 3 x 13 mm et un support en
MDF de 3 mm pour fixer cette platine sans risquer d'écraser les picots qui ressortent au
verso.
6161 Platine de raccordement pour bus XPressNet 7,90 €
Cette platine est complémentaire de la référence 6160 qui permet de déployer les
différents bus du système digital Lenz sur un réseau modulaire. Elle sert à raccorder les
prises DIN du bus de commande XPressNet, que vous trouverez sous la référence 6162.
Vous pouvez aussi relier une platine LA152 Lenz à une 6161. Vous n’aurez plus qu’à
chaîner le tout à l’aide de câbles RJ45 droits tous faits et facilement disponibles dans le
commerce. Vous pourrez ainsi relier vos appareils digitaux de manière pratique, fiable, et
adaptable rapidement à une nouvelle configuration du réseau.
Nous vous conseillons de respecter le code couleur du schéma ci-joint, en employant les
fils d’un câble réseau à paires torsadées.
Le sachet comprend 1 exemplaire livré monté avec 2 vis de 3 x 13 mm et un support en
MDF de 3 mm pour fixer cette platine sans risquer d'écraser les picots qui ressortent au
verso.
