Borniers doubles pour contacts auxiliaires

Ce bornier vous permettra de raccorder les contacts auxiliaires de vos moteurs d'aiguille au réseau de manière élégante et pratique.

En effet, les contacts seront équipés des câbles fournis à l'établi, la soudure des fils s'effectuant alors plus aisément et proprement qu'avec les bras en l'air sous le réseau. Après pose du moteur, il suffira de brancher les câbles sur le circuit imprimé grâce aux prises prévues à cet effet. Ces prises sont munies d'un détrompeur et aucune inversion de sens n'est possible. Elles sont également verrouillée et ne se débrancheront pas toutes seules. Le reste du câblage s'effectuera ensuite via des borniers à vis fiables et simples à utiliser.

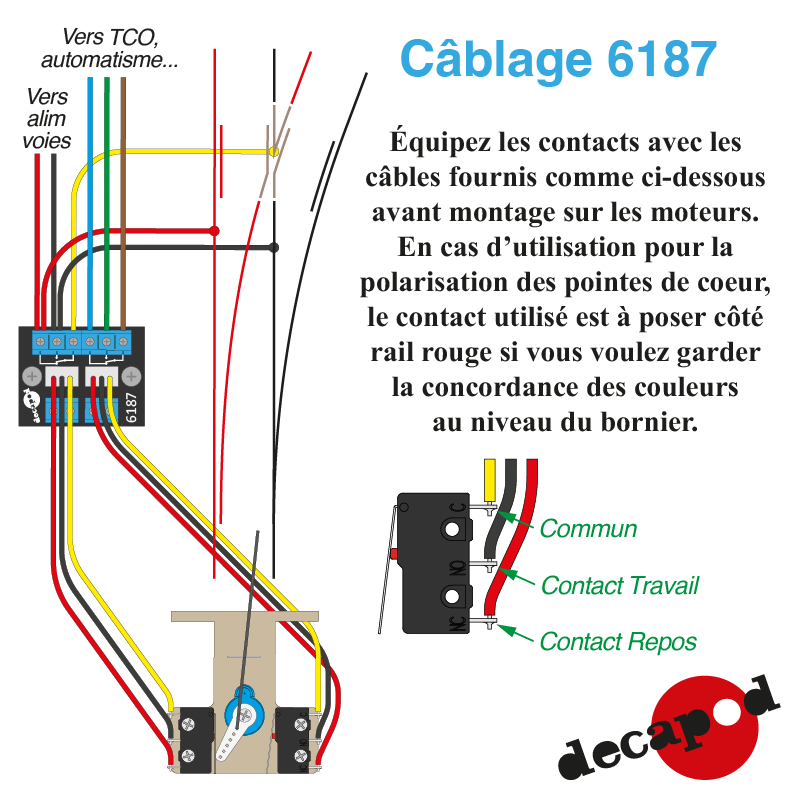

Si vous utilisez un contact pour la réalimentation d'une pointe de coeur, veillez à suivre la petite astuce montrée dans le dessin pour que les couleurs des fils tombent "bien".

Le sachet comprend 2 exemplaires avec leurs supports en MDF, leurs vis de fixation et 4 câbles de 20cm de long munis de leur prise.

Notre valeur ajoutée ?

• un pré-assemblage sur circuit imprimé (PCB)
• des configurations de câblage pensées pour le modélisme ferroviaire
• un gain de temps considérable au montage
• une implantation propre, reproductible et fiable sous le réseau.

Conseil de branchement

Nous veillons à optimiser notre offre en ayant recours autant que faire se peut aux mêmes types de borniers à vis standard. Ces petits borniers bleus acceptent sans difficulté :

• les fils souples ou rigides couramment utilisés en modélisme ferroviaire
• des sections allant jusqu’à 1,5 mm² (alimentation principale)
• ainsi que les fils plus fins (0,14 à 0,75 mm²) pour commandes, moteurs d’aiguilles, retours d’information ou accessoires.
